翻板濾池的工作原理和主要特點
發布時間：21-08-09 瀏覽
次
所謂“翻板”是因為該型濾池的反沖洗排水閥板在工作過程中是從0°～90°范圍內來回翻轉而得名。采用新技術、新工藝的翻板濾池與傳統普通快濾池、虹吸濾池、雙閥濾池、V 型濾池等相比具有：濾水效率高、水質好、大量節省反沖洗水、運行成本低、維護管理方便、基建投資省、建設工期短等優點。
翻板濾池工作原理：
翻板濾池的工作原理與其他類型氣水反沖洗濾池相似：原水通過進水渠經溢流堰均勻流入濾池，水以重力滲透穿過濾料層，并以恒水頭過濾后匯入集水室，見圖1；濾池反沖洗時，先關進水閥門，然后按氣沖、氣水沖、水沖3個階段開關相應的閥門，見圖2。一般重復兩次后關閉排水閥，打開進水閥門，恢復到正常過濾工況。
翻板濾池的主要特點：
翻板濾池在反沖系統、排水系統與濾料選擇方面有新的技術性突破，因為翻板濾池擁有自己獨特的過濾技術：允許濾料任意組合，有較好的截污能力；具有特殊的反沖系統，池內不設反沖洗排水槽、反沖洗強度大、濾料不會流失、耗水量少且濾料沖洗得干凈；反沖洗時間短、周期長，基建投資省、運行費用低、施工簡單、工期短等特點。
1.翻板濾池結構簡單，施工方便；不需反沖洗排水槽，過濾面積可充分利用；濾池底部無集水區，僅設集水管廊；所以土建工程量和投資費用較V型濾池省。
2.濾料、濾層可多樣化選擇
根據濾池進水水質與對出水水質要求的不同，可選擇單層均質濾料或雙層、多層濾料。一般單層均質濾料是采用石英砂或陶粒濾料；雙層濾料為無煙煤和石英砂或陶粒濾料和石英砂。當濾池進水水質差（如原水受到污染、含TOC較高時），可用顆�；钚蕴恐脫Q無煙煤濾料。
3、獨特的配氣、配水系統

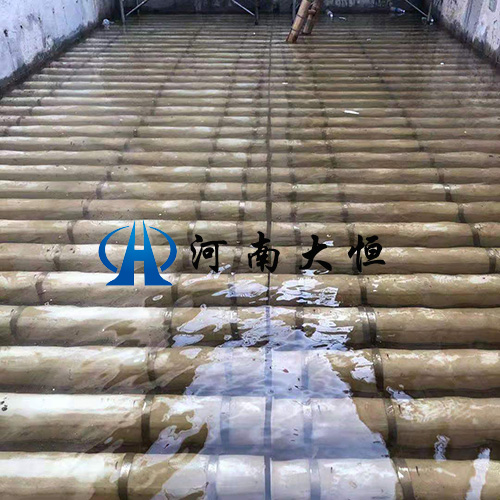

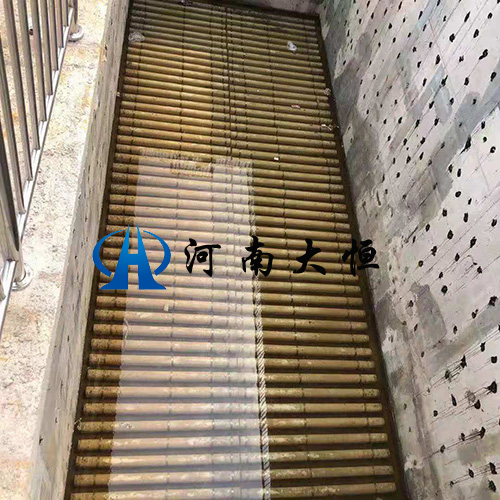

翻板濾池的配氣、配水系統使用了布氣、布水橫、豎管，因其幾何形狀、開孔孔徑和開孔分布的特殊性，在相同的氣、水反沖強度下提高了支撐層、濾層的洗凈度，不會有反沖洗死角。
反沖洗時，在集水管廊頂板下和橫管內可同時形成兩個均勻的氣墊層，既保證了布氣、布水的均勻性又可以避免氣、水分配出現脈沖現象，也充分體現反沖系統的獨到之處。
