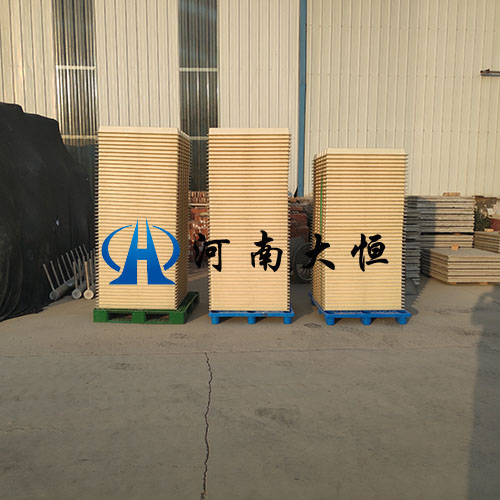

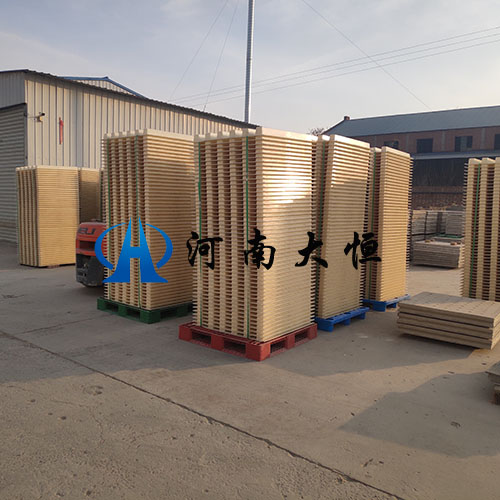

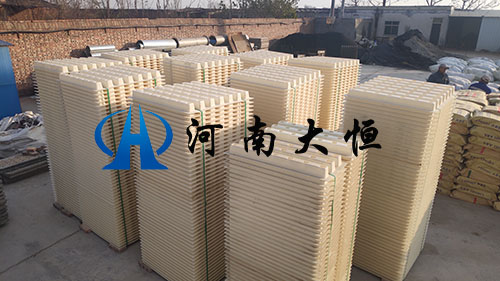

大恒ABS整體澆筑濾板模板發往石家莊V型濾池施工現場
發布時間：21-03-18 瀏覽
次
整體澆筑濾板在曝氣生物濾池中起著重要的作用：濾板間隔了反應池和配水室，承載生物濾料、固定濾頭裝置，確保配水配氣的正常運行。 3UW高精度濾板系鋼筋混凝土結構，承載強度高，濾頭布置均勻，安裝技術科學規范，密封性能好，規格配套。
一、概述
在水處理工藝中，過濾是保證水質的重要措施，而反沖洗是使濾池得以恢復過濾能力的關鍵環節，其配水系統則是核心部位。尤其是氣水反沖工藝，對配水布氣系統有更嚴格的要求。其配水布氣的均勻程度不僅直接影響濾池的反沖效果，同時影響運行效率和運行費用。而氣水反沖工藝中，配水布氣均勻的關鍵是濾頭的平整度。其核心是控制濾桿中進氣孔和濾縫水平度。而小塊濾板，因無法直接控制濾桿進氣孔水平度，只能強調濾板的平整度。因此《濾池氣水反沖設計規范》中規定小塊濾板單板控制水平<±2mm，整池水平度<±5mm。而實際上，平板式澆筑小塊濾板保證平整度難度較大，立模式澆筑小塊濾板存在著濾板自身結構強度不均勻的弊病。
整體澆注濾板是按用戶技術要求進行現場澆筑制造的。采用整體澆注濾板，不但可以很好的實現氣水反沖，還可以使安裝更加簡單方便，密封性更好。在澆注混凝土之前，先布好濾頭承接管，承接管的管口用塞子塞住，待整個濾板澆注成形后，直接把濾頭旋進即可。整體澆注濾板混凝土強度級C25-C30，承載力要求：上向承壓≥80KN/m2，下向承壓≥80KN/m2。
整體澆筑濾板鋼筋是雙層配置，當濾板的梁柱是四邊支承時，雙層雙向配筋采用12mm螺紋鋼，當梁柱兩邊支承濾板時，應該接受力方向選配不同規格的雙向配筋。整體濾板表面平整，無翹曲裂縫，預埋套無歪斜，單池濾板平整應誤差5mm。
濾頭濾板：凈水廠濾池心臟設備，污水廠生曝池也可應用。
二、整體澆筑濾板與可調式濾頭的工藝特點
1、為了實現整體澆筑，必須有不拆卸的成型板材(工藝上采用食品級ABS板)制作凹凸型模板，能可靠支撐整體澆筑工程的施工荷載(當施工荷載400kg/m2時，模板撓度變化<1.2mm)，模板凸處帶頸套的圓孔是用以固定濾頭預埋件(濾座)。
2、在模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。
3、整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實，滿足C25強度，允許施工按土建一般要求1‰的水平誤差，其承載強度正向70KN/m2，反向60 KN/m2。
4、混凝土養護后，在濾頭預埋件(濾座)內插入可調節螺桿，其可調螺距為70mm，上下調節范圍≮50mm，調節濾桿預留為15mm以上余量，供濾池長期運行后可能出現土建構筑物不均勻沉降時可調節使用，調節精度(小調節量)為0.4mm。
5、濾池布水區進水，根據水面來調節濾桿的上端平面在同一水平高度，從而保證進水孔在同一水平線上。
6、采用防松動自鎖濾頭予以聯接濾座，由于整體澆筑濾板的模板是定型的，所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的，而標準型濾頭的縫隙面積也統一，從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據(濾頭間距橫向150cm，縱向200mm，標準型(QS-K-0.5)濾頭縫隙寬度0.5mm，面積6.12cm2，全池開孔比為2.0%)。但考慮到各設計者的設計經驗和不同特定的處理對象，所以備有不同縫隙面積的濾頭供選擇，以滿足不同開孔比的設計要求。并有B型模板，濾梁間距為1m。
7、有些有特殊要求的配水布氣系統，可以在濾池中直接鋪設按設計要求的平模板，下部架設可精確調節水平的支撐桿實現整體澆筑。
三、常規設計參數
1、工藝選用
各種濾池工藝，包括氣水反沖和單水反沖。各種池型包括新式氣水反沖V型濾池和翻板濾池，以及污水處理工藝中的生物曝氣濾池和老式虹吸濾池。各種新建濾池和各種老濾池改造。
2、規格尺寸
濾板厚度200mm、180mm。濾頭按濾帽縫隙寬Ⅰ型0.5mm、Ⅱ型0.4nn、Ⅲ型0.3mm三種規格，每只濾頭縫隙面積分別為6.12cm2、4.90cm2、3.67cm2，三種規格縫隙條數均為36條均布，縫隙長度均34mm。濾桿長380mm，可調螺紋長70mm，調節范圍50mm，調節精度(小調節量)0.4mm。
模板A型長×寬×高(1138mm×620mm×100mm)，厚度5mm;濾頭預埋座孔數24個/塊。相當于33.3只/㎡(縱向間距200mm，橫向間距150mm)，濾梁間距1200mm,全池開孔比為2.0%。模板B型長×寬×高(963mm×450mm×80mm)，厚度5mm;濾頭預埋座孔數18個/塊。相當于40只/㎡，(縱向間距165mm，橫向間距150mm)，選Ⅱ型濾帽，濾梁間距1000mm,全池開孔比為2.0%。
3、池型布置與濾梁、濾板設計
⑴濾梁
應按沖洗水布水流向布置。濾梁寬度一般為150mm，濾梁中心距A型為1200mm，采用B型模板則濾梁中心距為1000 mm，濾梁高度氣水反沖形式宜為900mm，單水反沖形式通常不應小于400mm。
新建、擴建濾池必須按模板尺寸模數確定長、寬尺寸。改建濾池根據濾池平面尺寸和模板尺寸模數布置濾梁，濾梁寬度可為140-180mm，以盡量減少模板切割。由于模板統一，因此對于新設計濾池而言，可以按模板尺寸模數確定長、寬尺寸。長度宜為模板長與支撐梁(通�？刂茖挾葹�150mm)的倍數，采用A型模板為1.2m倍數。采用B型模板則為1m的倍數。寬度宜為模板寬的倍數，一般A型模板應為0.6m的倍數。B型模板應為0.45m的倍數。
澆筑濾池與濾梁平行的池壁上須設邊梁以支撐模板，寬度一般為75mm，與濾梁垂直的池壁上亦應設邊梁以防止混凝土澆筑時漏漿，寬度一般不應小于40mm，邊梁結構為素混凝土。
⑵ 鋼筋：
主筋為1級φ12螺紋鋼，箍筋為φ8圓鋼
整體澆筑濾板和可調節濾頭是氣水反沖濾池配水布氣系統的進步。突破了傳統濾頭將濾桿和濾帽連成一體，只能依靠小塊濾板的水平度來間接控制濾頭水平度的落后手段，而是將濾帽和濾桿設計為分體式，濾桿可以上下移動，調整高度，因而可以直接精確調節濾桿上的進氣孔在同一水平面上。
整體澆筑濾板具有：① 經濟性好，體現在投資費用和運營費用有*性價比。真正整體設計，無需考慮金屬構件的防腐問題;② 技術性能好，體現在工藝先進性，操作方便性，設備可靠性。提高反沖均勻性，優化反沖效率;③ 施工可行性好，體現在施工工期短，施工土建難度,模塊化設計，適應任何類型濾池。
