河南大恒整體澆筑濾板模板施工案例

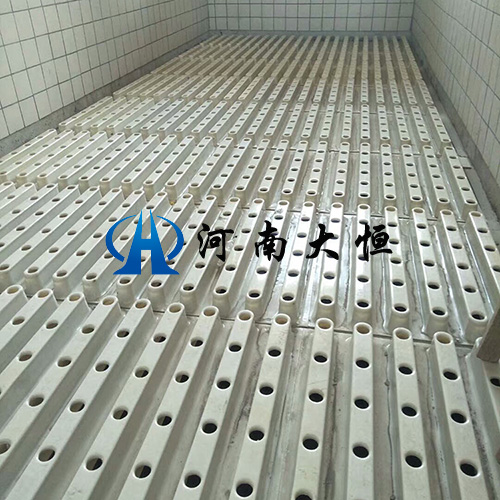

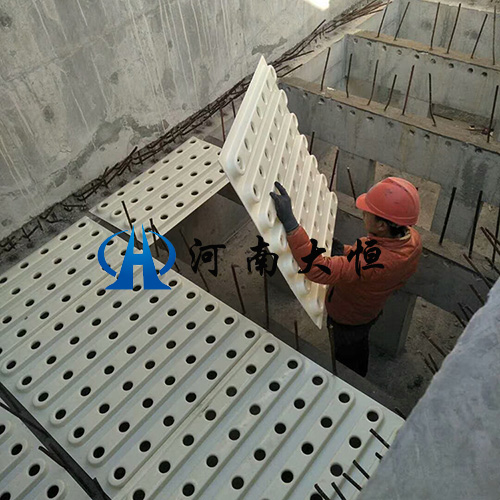

整體濾板模板用于安裝可調式濾頭并在濾池內可完成整體澆筑鋼筋混凝土濾板用的專用塑制模板，簡稱模板，整體澆筑濾板模板采用不飽和樹脂制成的楞型板，以確保澆筑時模 上開有帶頸套的圓孔用以固定可調式濾頭的預埋座。濾板模板模板表面應平整，無開裂、縮痕、氣泡、溢邊等缺陷。模板與模板疊合處用專用膠粘接或對齊鋼釘固定牢固。模板 泥鋼釘固定在濾板支撐上。模板安裝必須平整、搭接嚴密、不漏漿。當模板荷載為4KN/㎡ 時，模板跨中撓度應小于1.2mm。 整體澆筑濾板制作與安裝：無接縫濾板由于在現場制作，因此工期短，質量易監控，其施工必須遵循以下程序：池體實測一模板取樣一模板安裝一鋼筋綁扎一預埋座安裝一清理 作平臺一混凝土澆搗一初凝一旋松預埋座施工蓋一養護一打開預埋座施工蓋一布水區進水至預埋座內螺紋平面--置入帶調節螺紋的濾桿調試水平一檢查一安裝自鎖濾帽。 適用范圍:生物濾池、D型濾池、V型濾池、U型濾池、無閥濾池
常用規格: 配濾頭專用可調節濾頭
常用規格: 1138×920×80mm×36孔
1138×920×80mm×48孔
1138×617×80mm×24孔
963×920×80mm×36孔
964×965×40mm×49孔
965×965×80mm×49孔
964×950*40mm×49孔
963×467×80mm×49孔

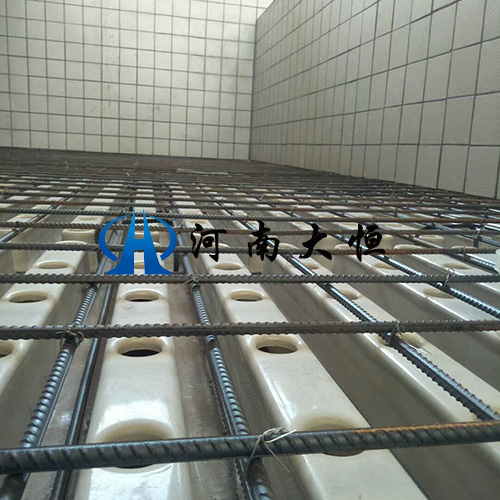

整體濾板鋼筋選型和分布：
主筋為1級φ12螺紋鋼，箍筋為φ8圓鋼。
